平板床
Platform Bed Series — Modern minimalist design for contemporary bedroom.
1安装操作视频
建议全屏观看,可循环播放。视频不可下载。
YouTube ID: AzlDBV8Ld5Q
2安装操作手册 PDF (T-42 至 T-45 系列)
本 PDF 已添加 TULOGCO 防伪水印。点击缩略图放大,支持翻页与全屏查看。
点击图片可全屏查看 · 使用 ← → 键翻页
🔒
本 PDF 已添加 TULOGCO 防伪水印。点击缩略图放大,支持翻页与全屏查看。
3图文版安装指引
逐步详解,每个步骤都有图示与说明。

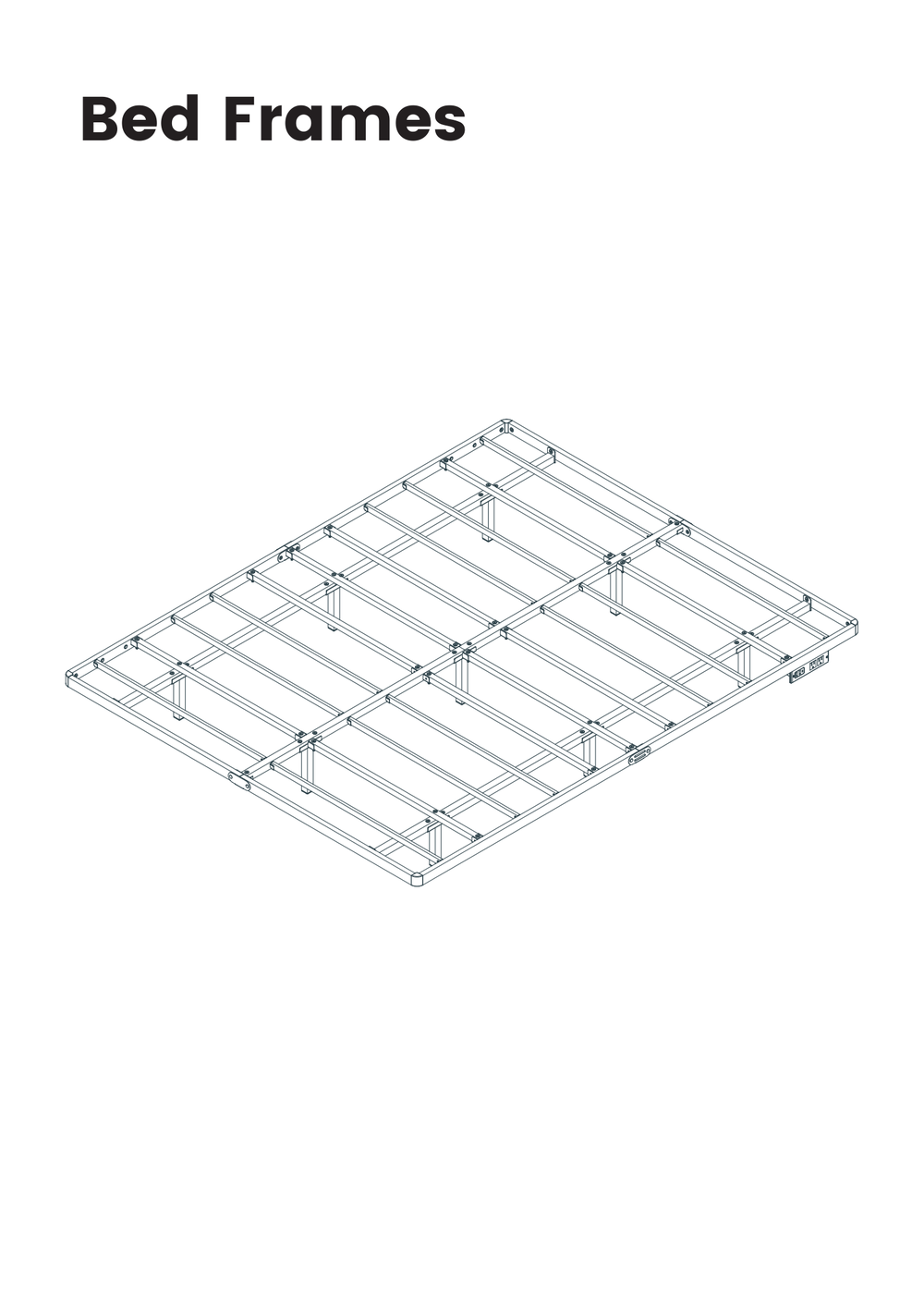

1产品系列 (Bed Frames)
T-42 至 T-45 系列床架总览,涵盖不同尺寸

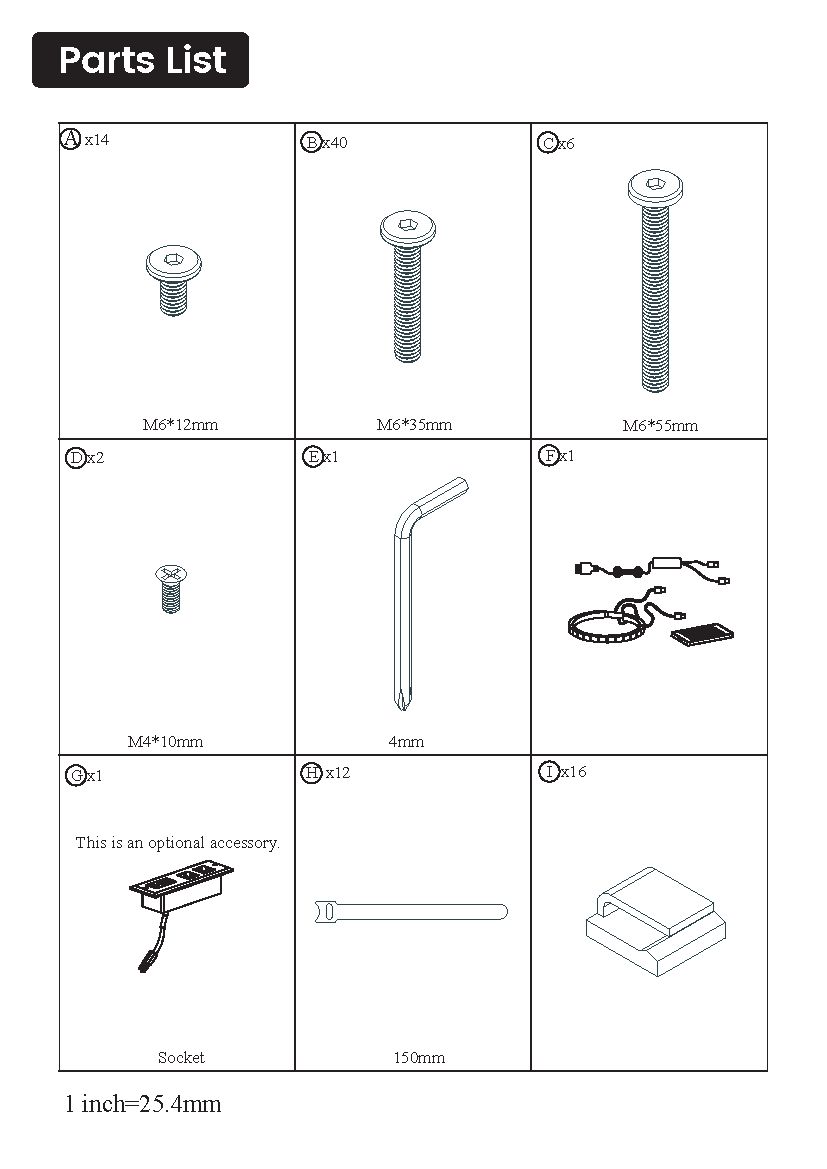

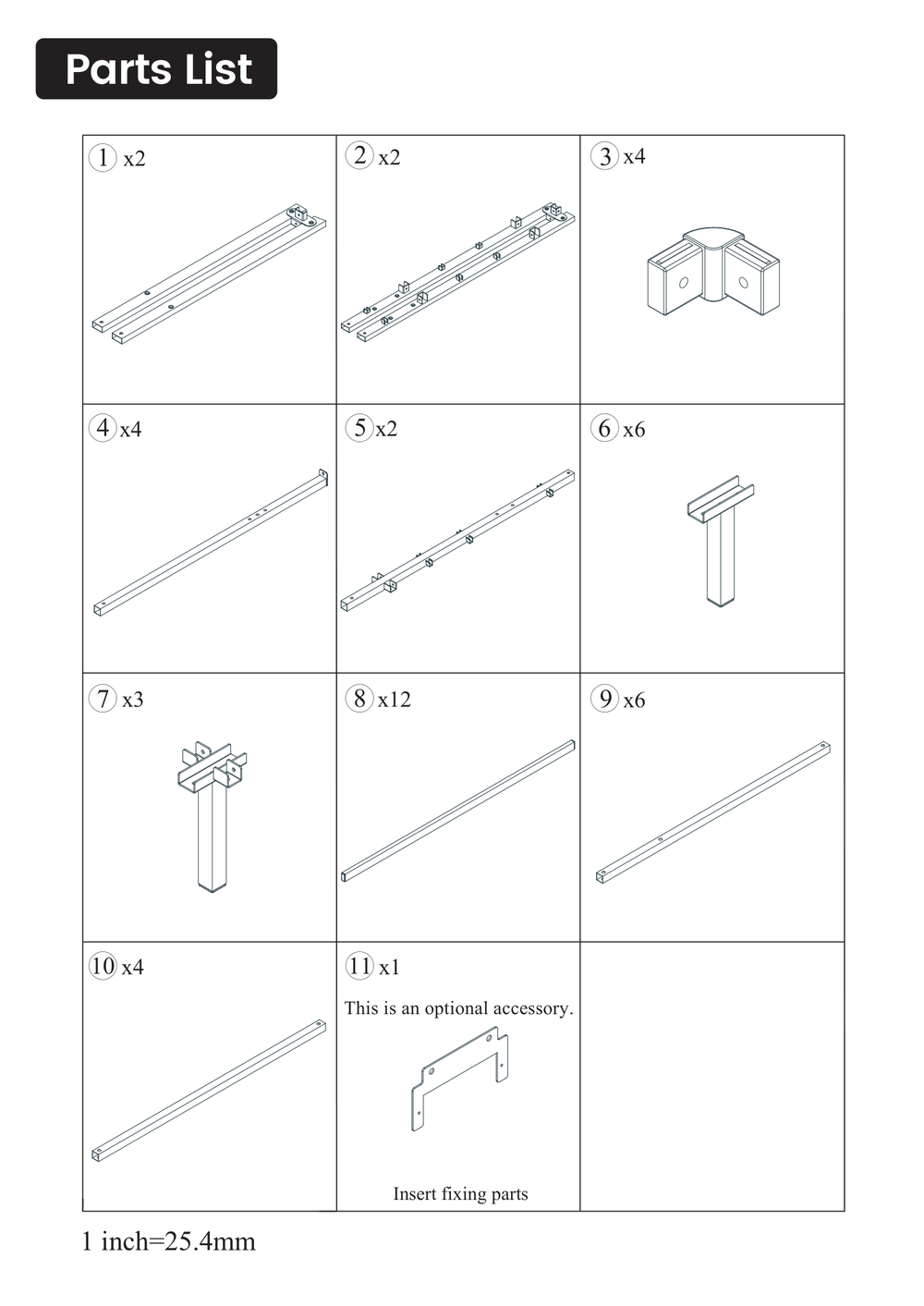

2配件清单 (Parts List)
所有螺丝/管件/床板明细

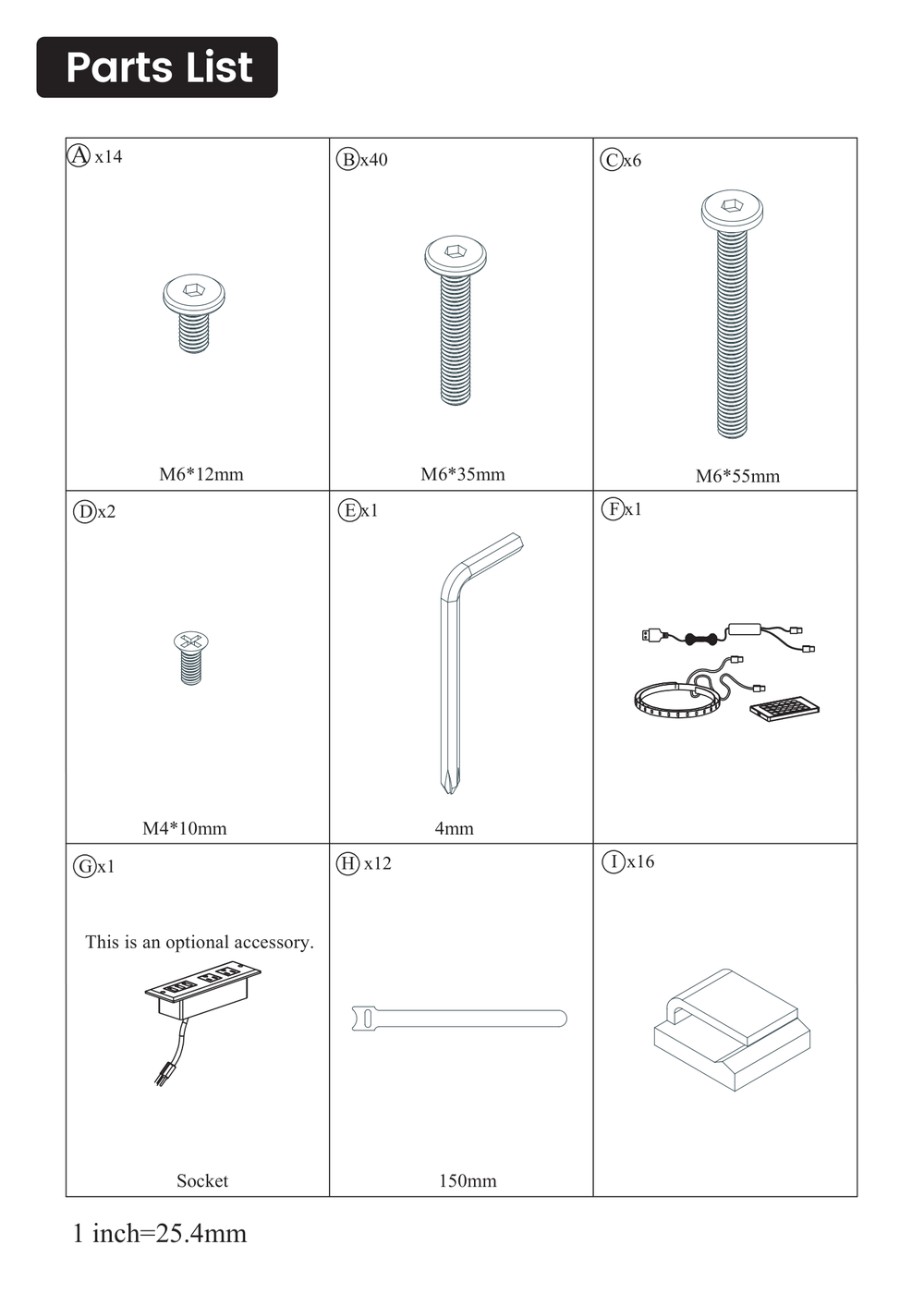

3配件细节 (B x40)
B 类配件详细规格(40 件)

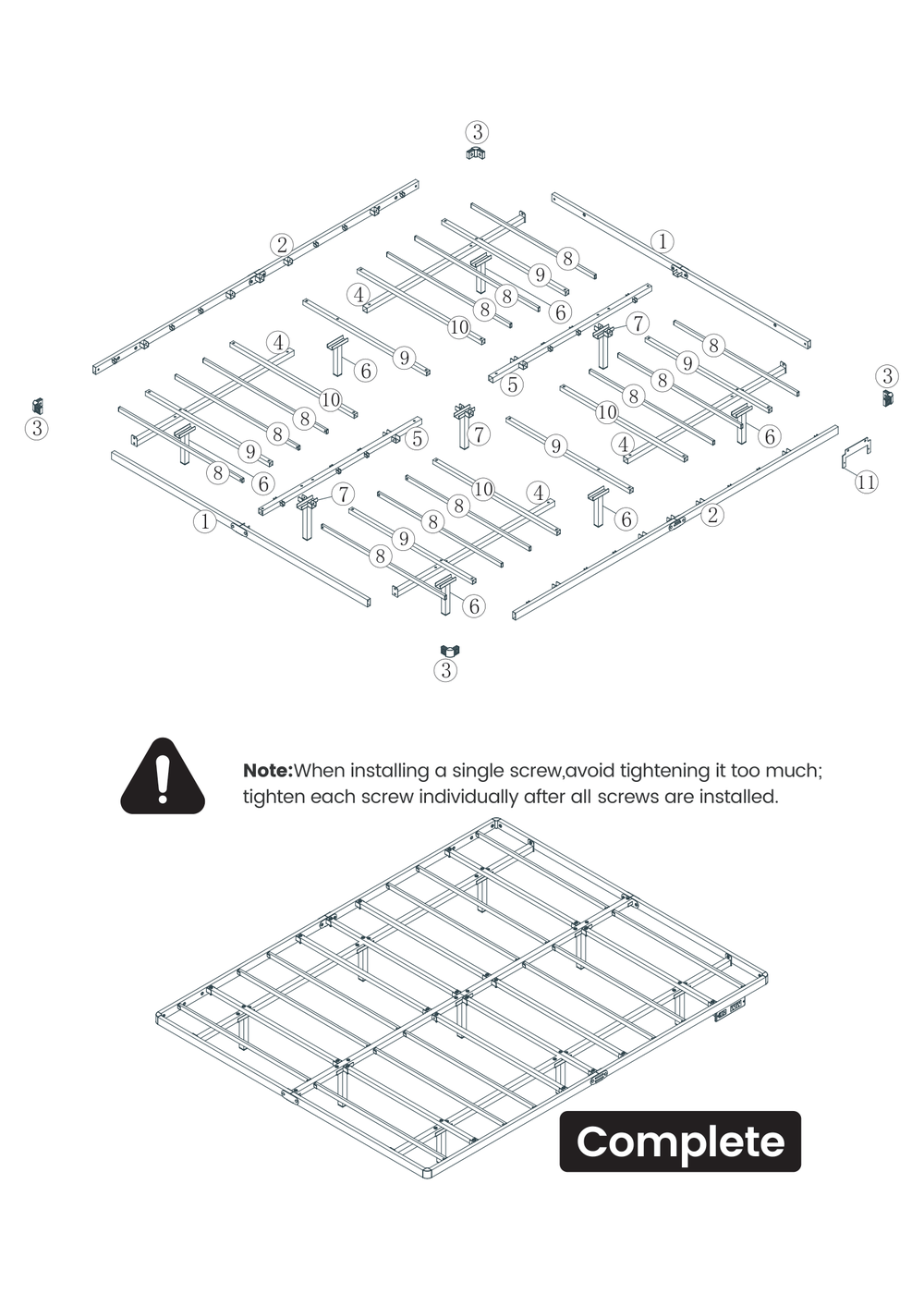

4完整装配预览 (Complete View)
最终完整装配后的整体效果图

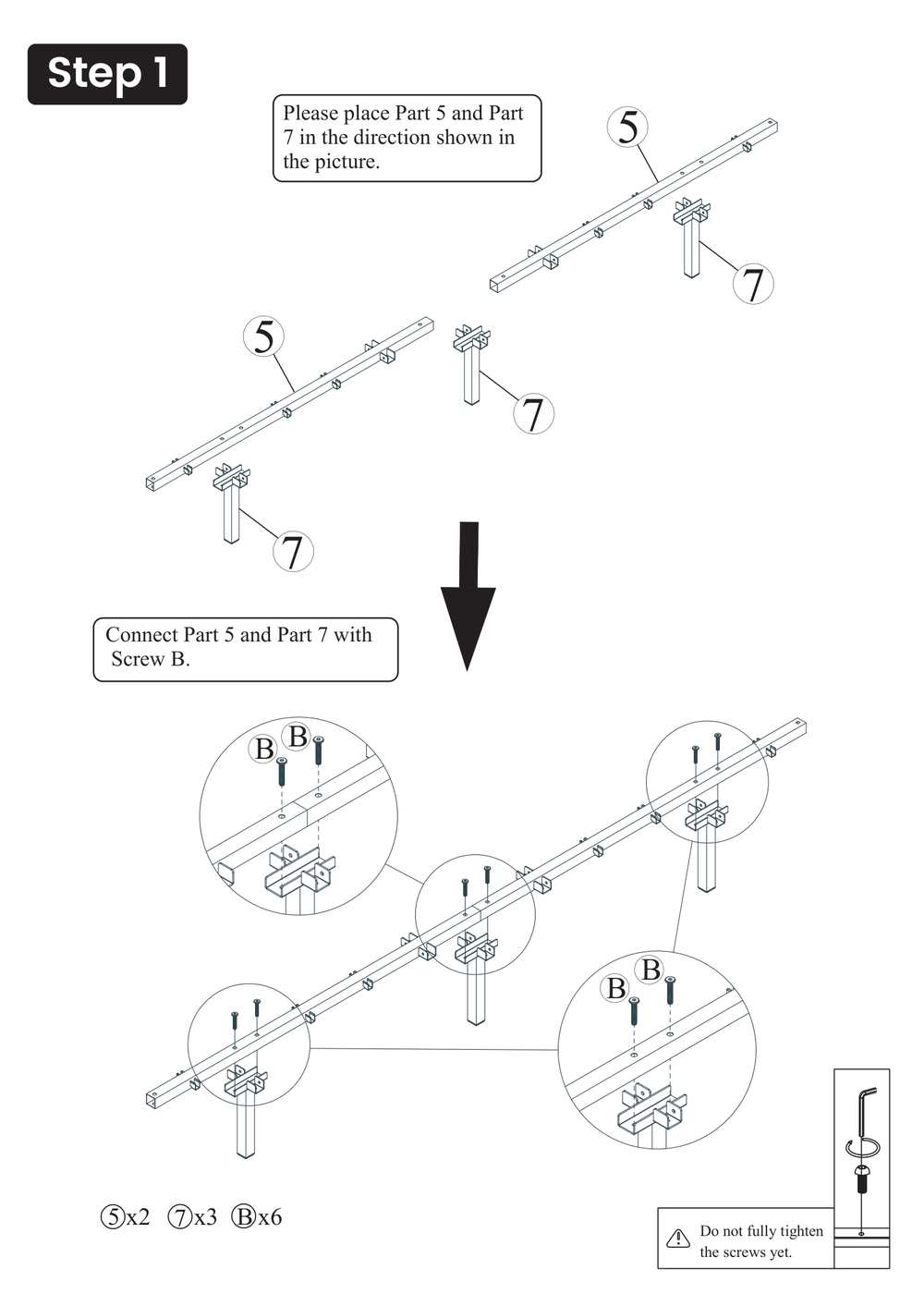

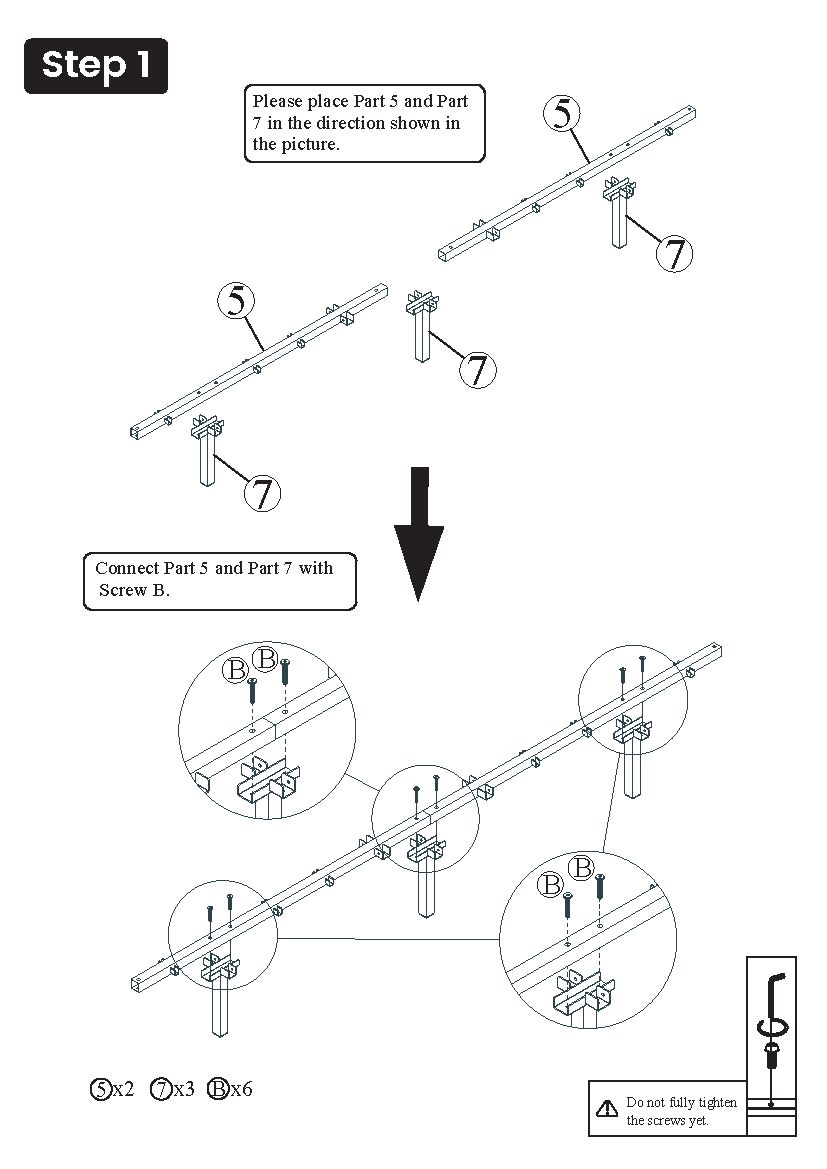

5步骤 1 - 床架主体框架
组装床架主体框架

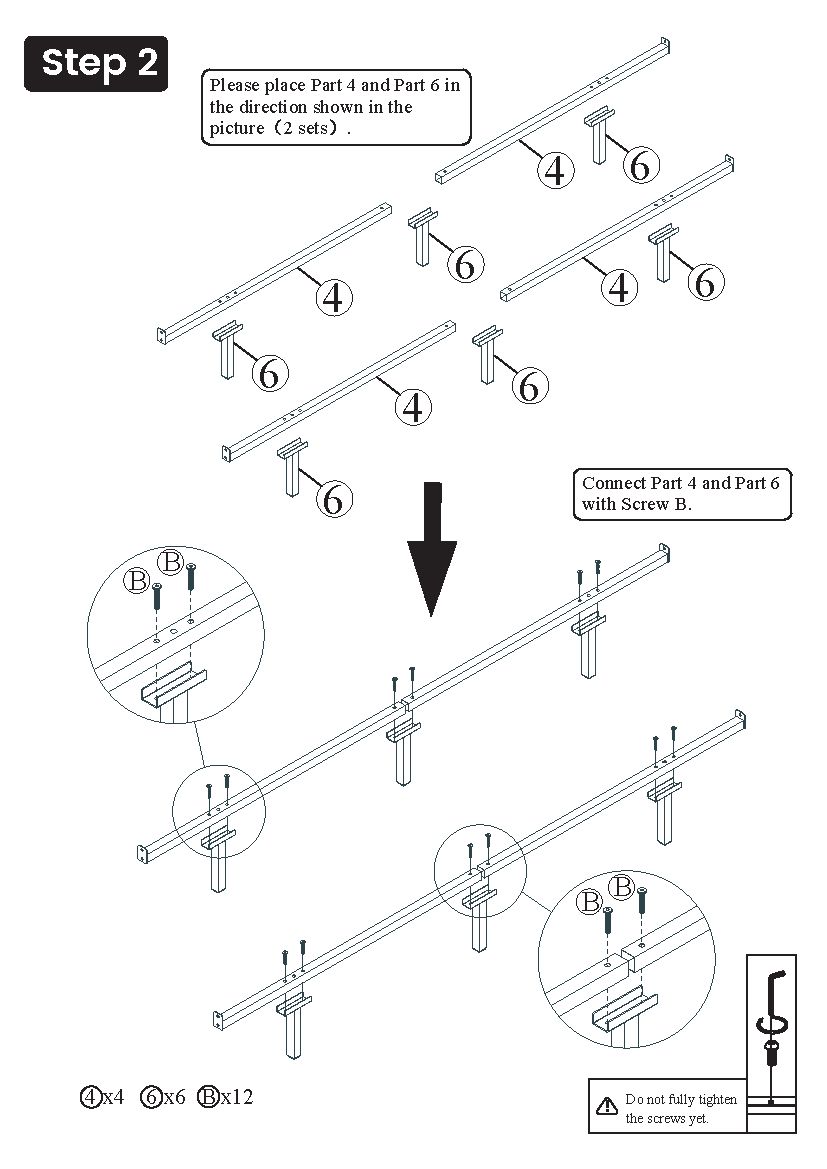

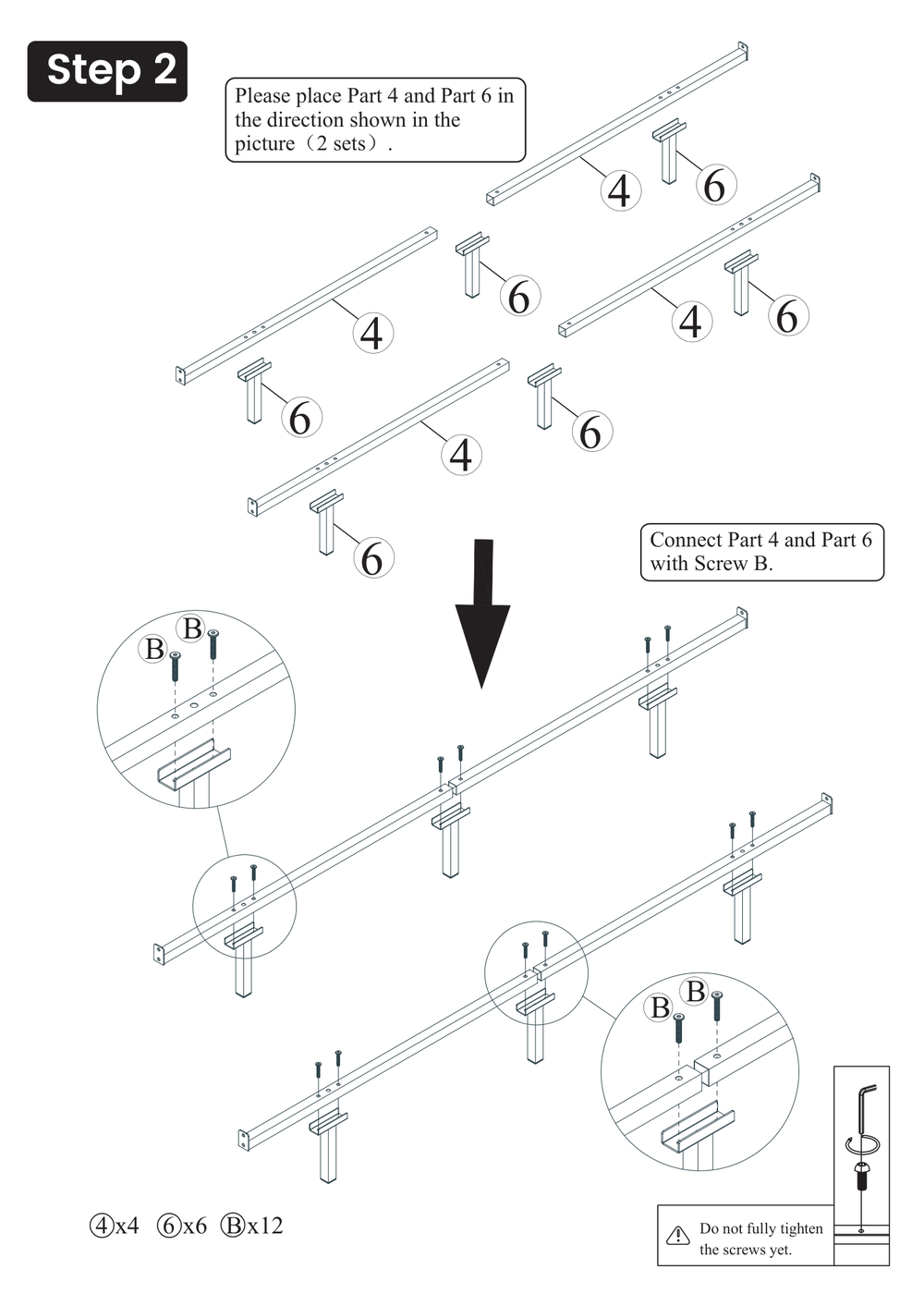

6步骤 2 - 横梁连接
安装前后两条横梁固定床架结构

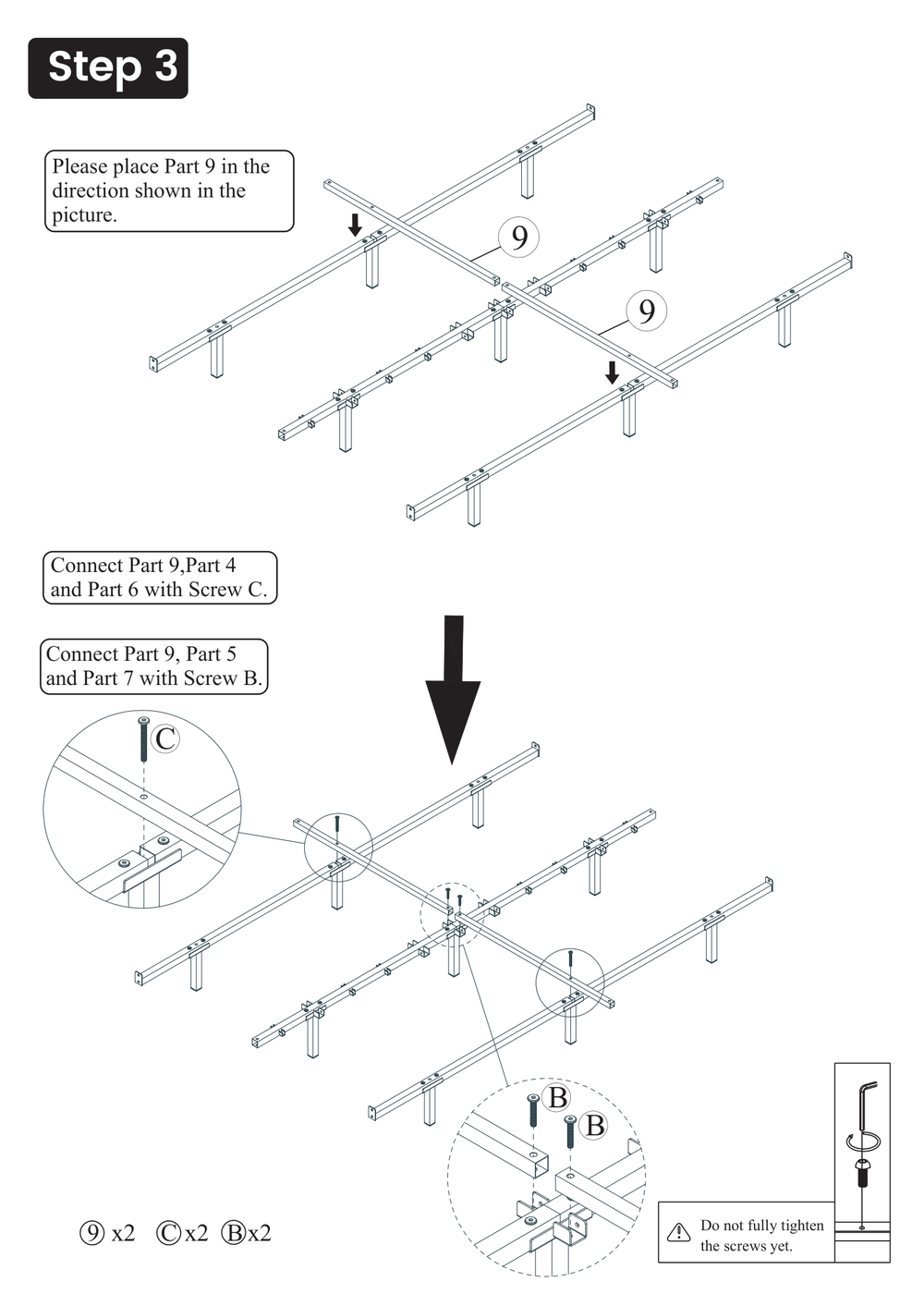

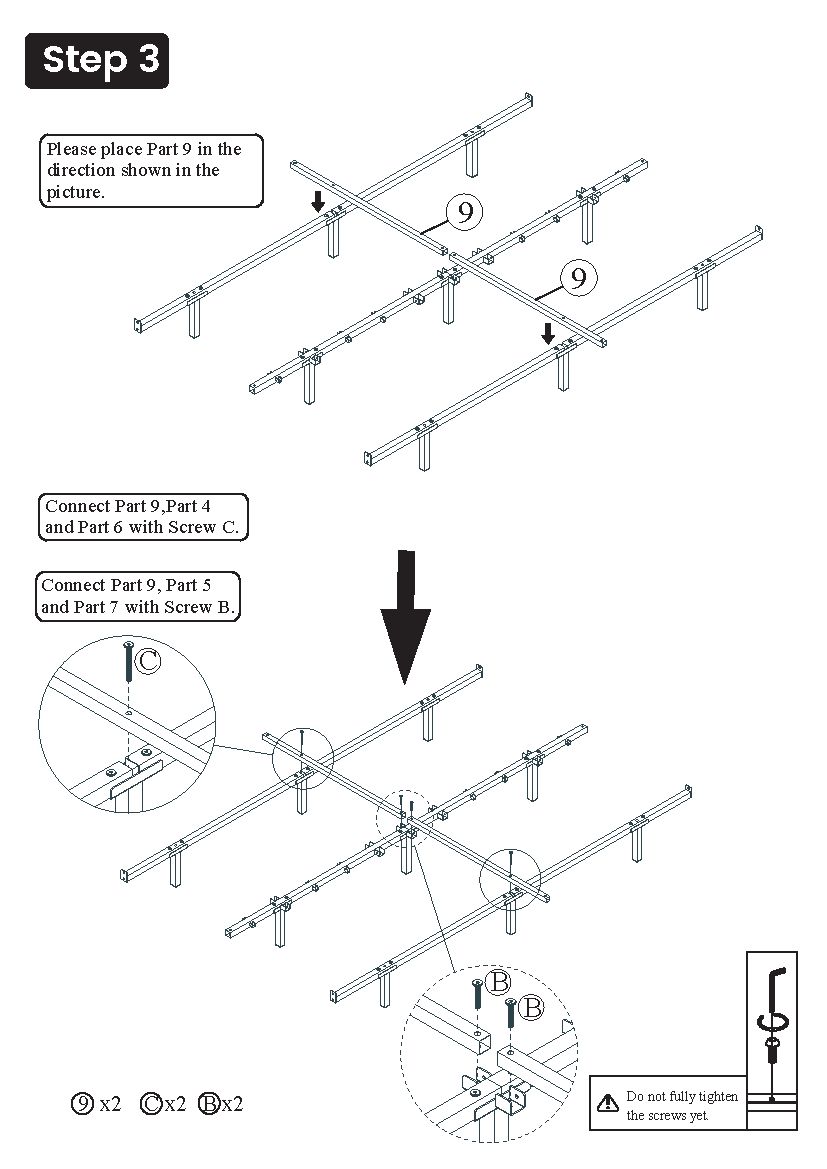

7步骤 3 - 床尾连接
床尾侧管与立框预连接

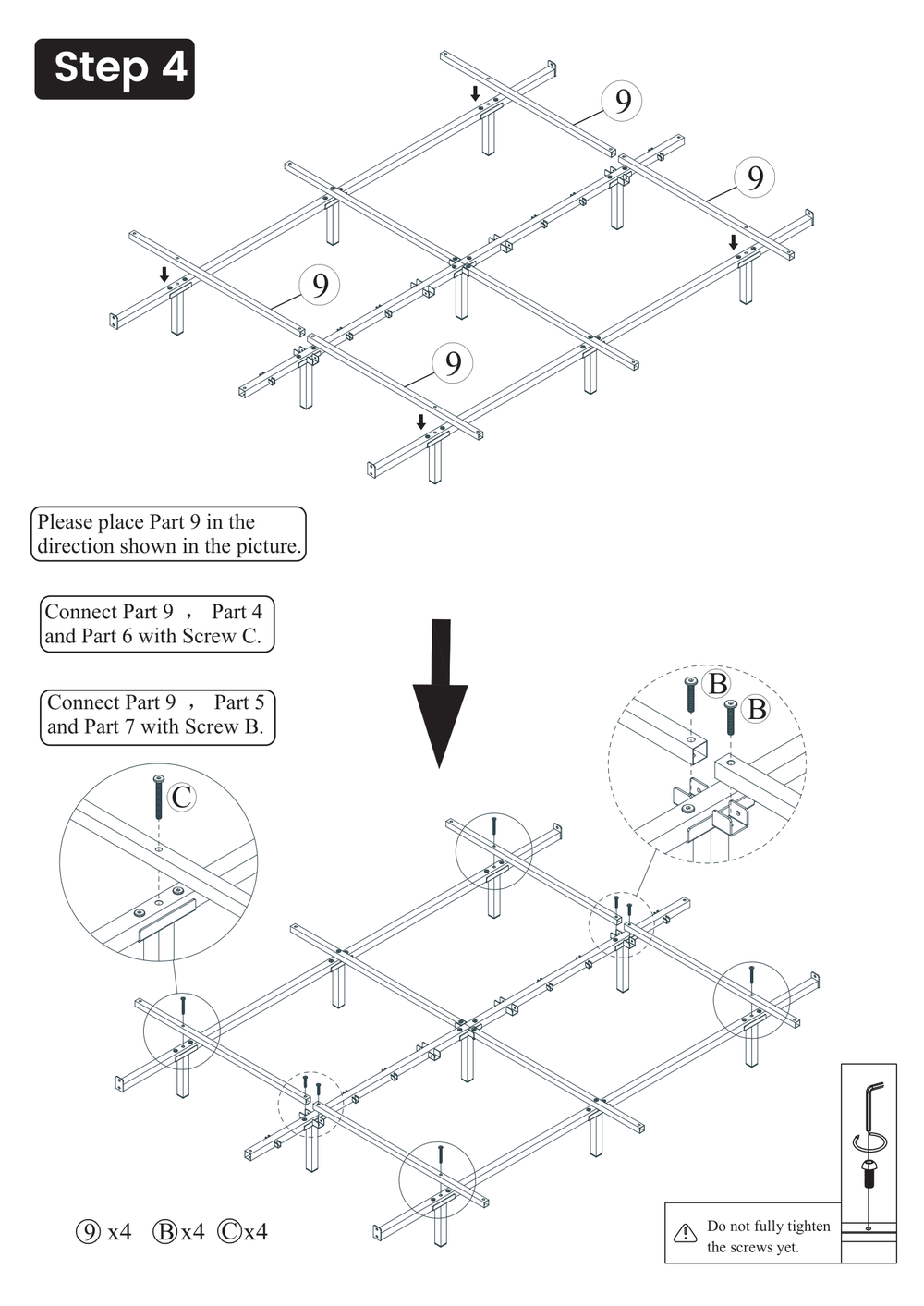

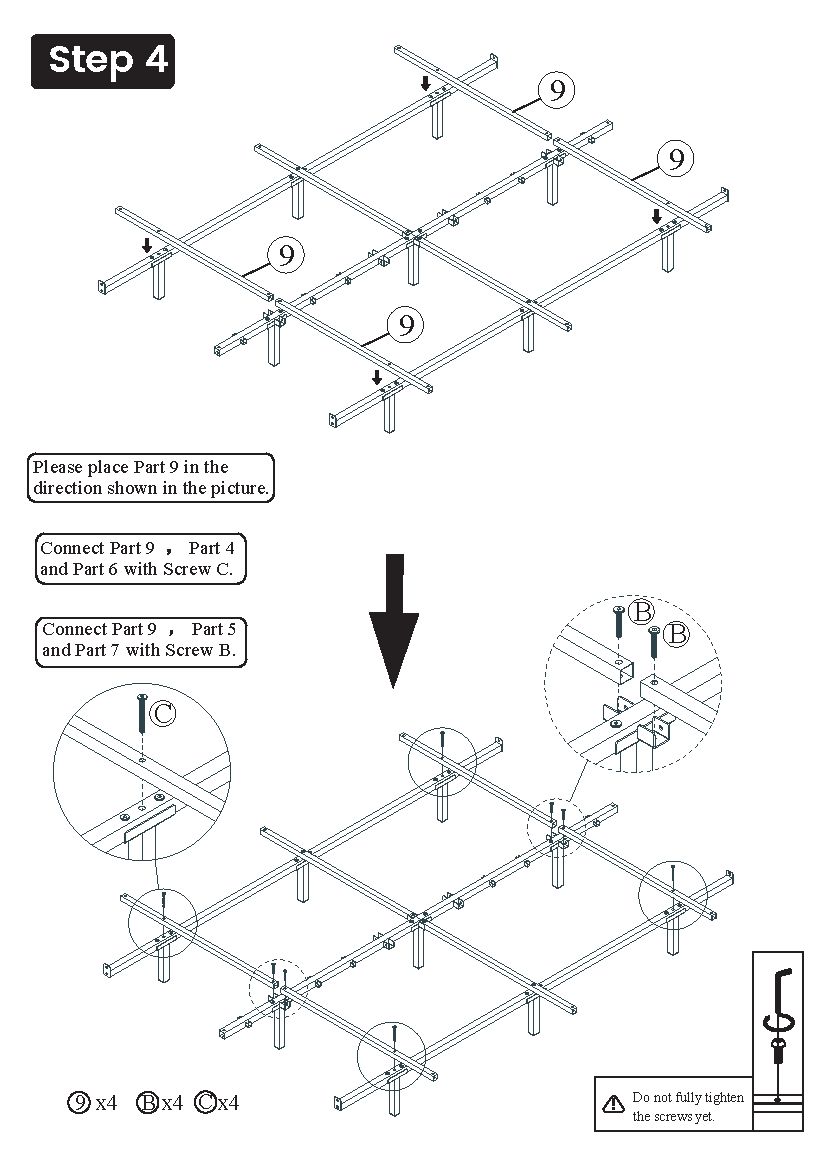

8步骤 4 - 侧管与立框固定
M6x55mm 螺丝固定侧管与立框

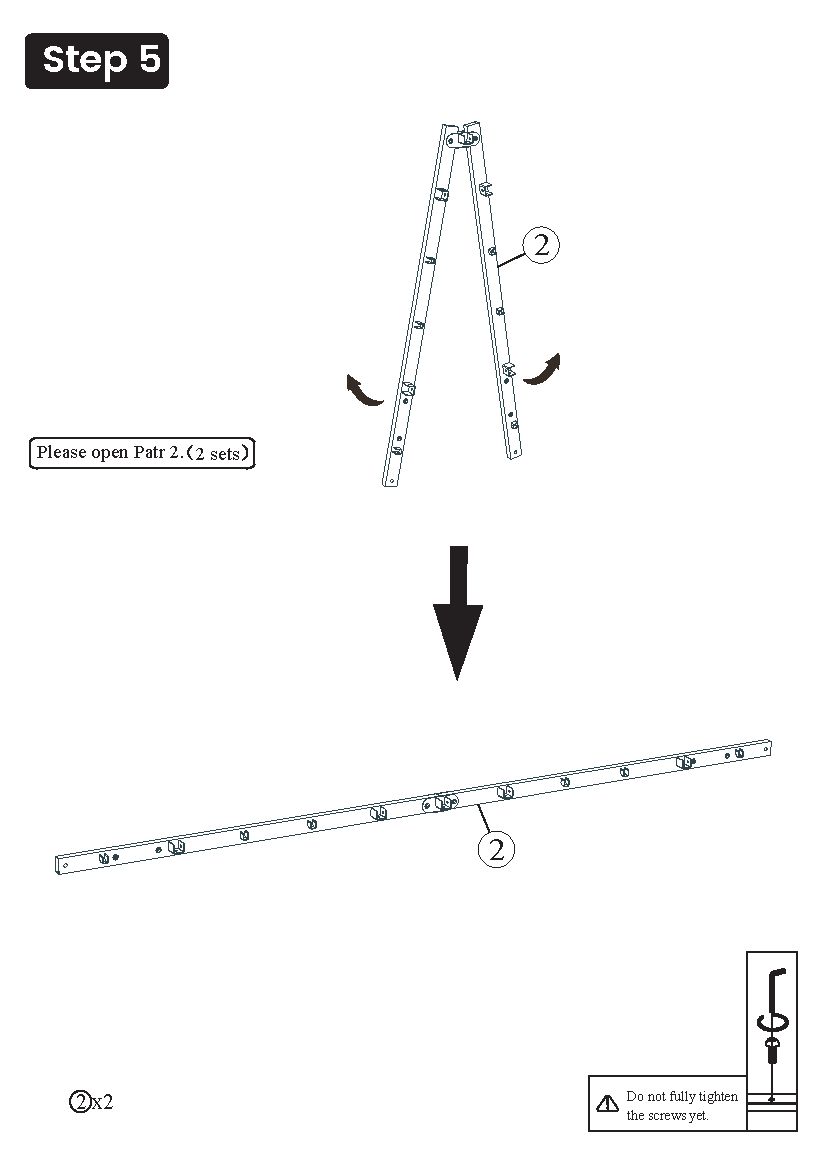

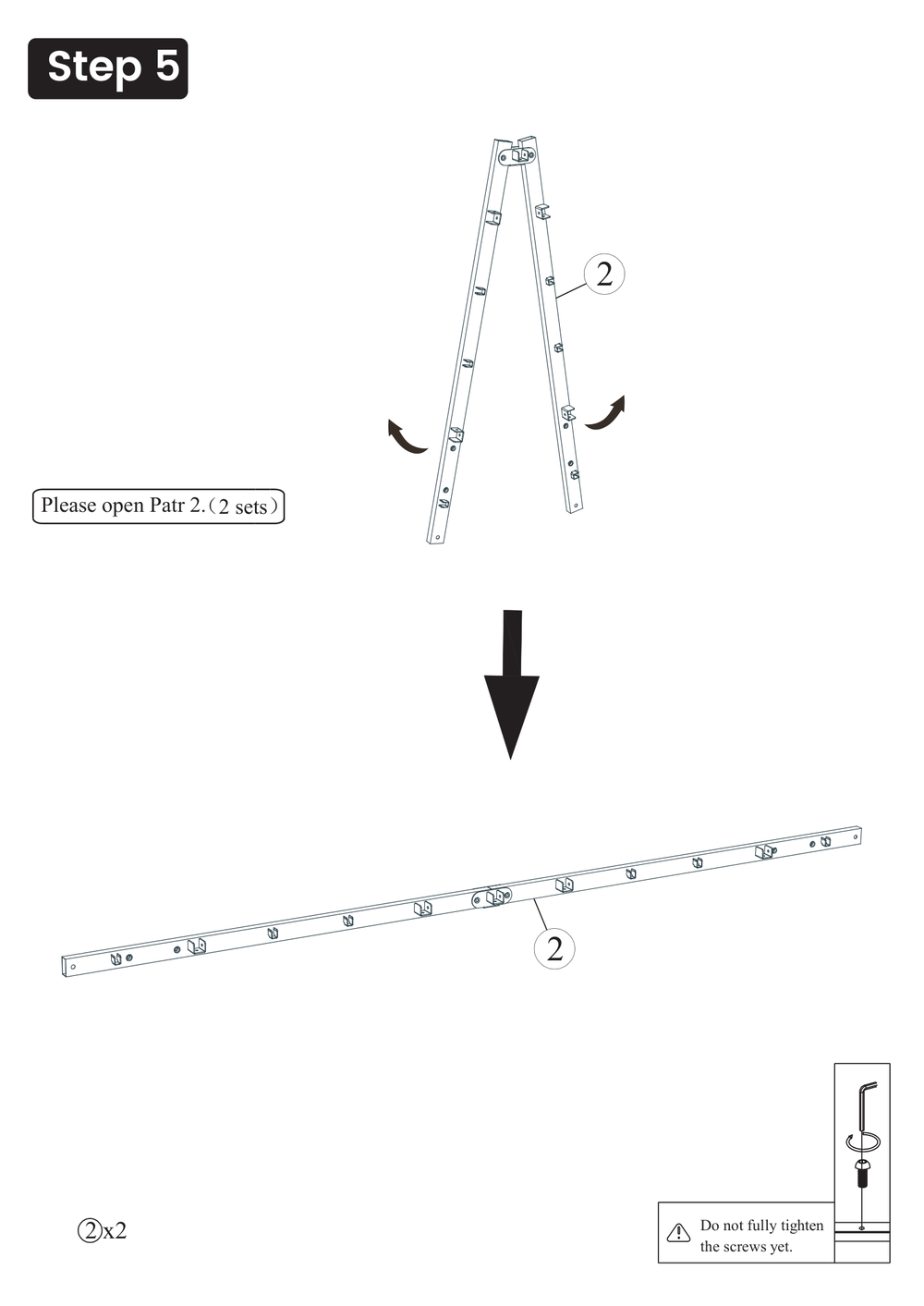

9步骤 5 - 床板支撑条
床板支撑条卡入侧管槽内

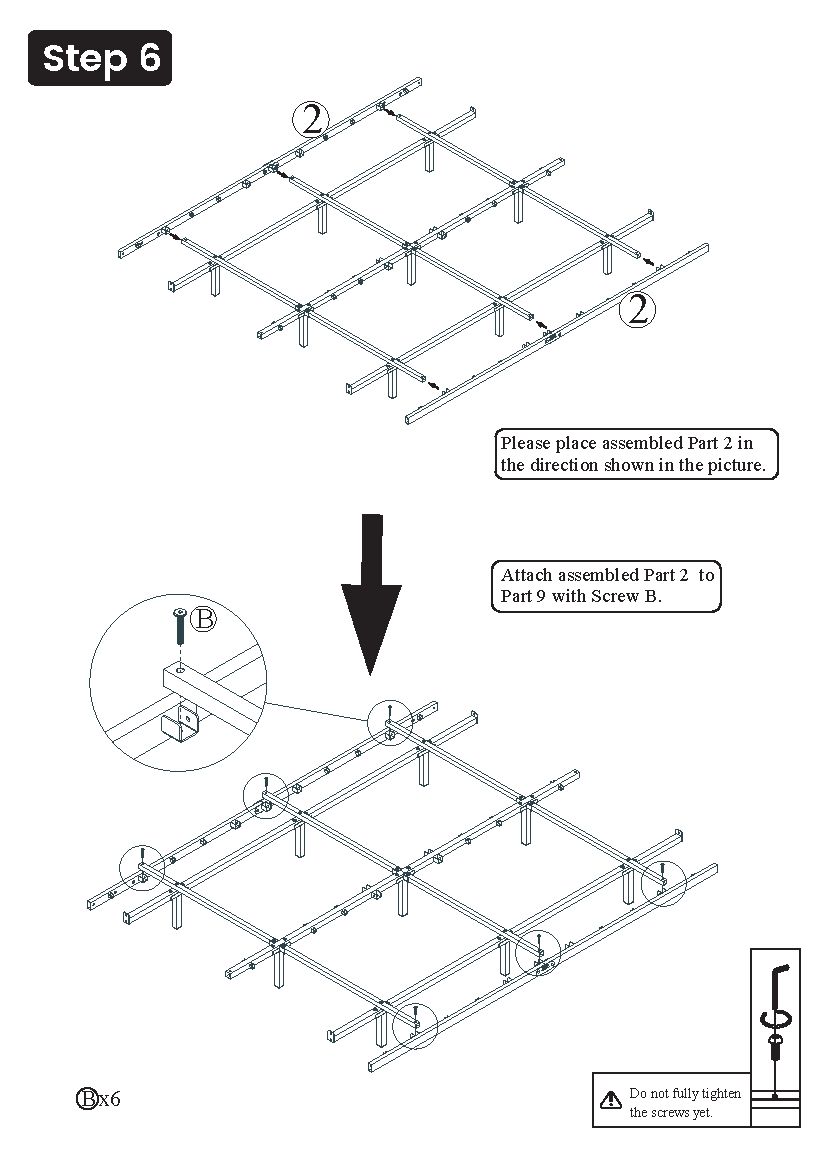

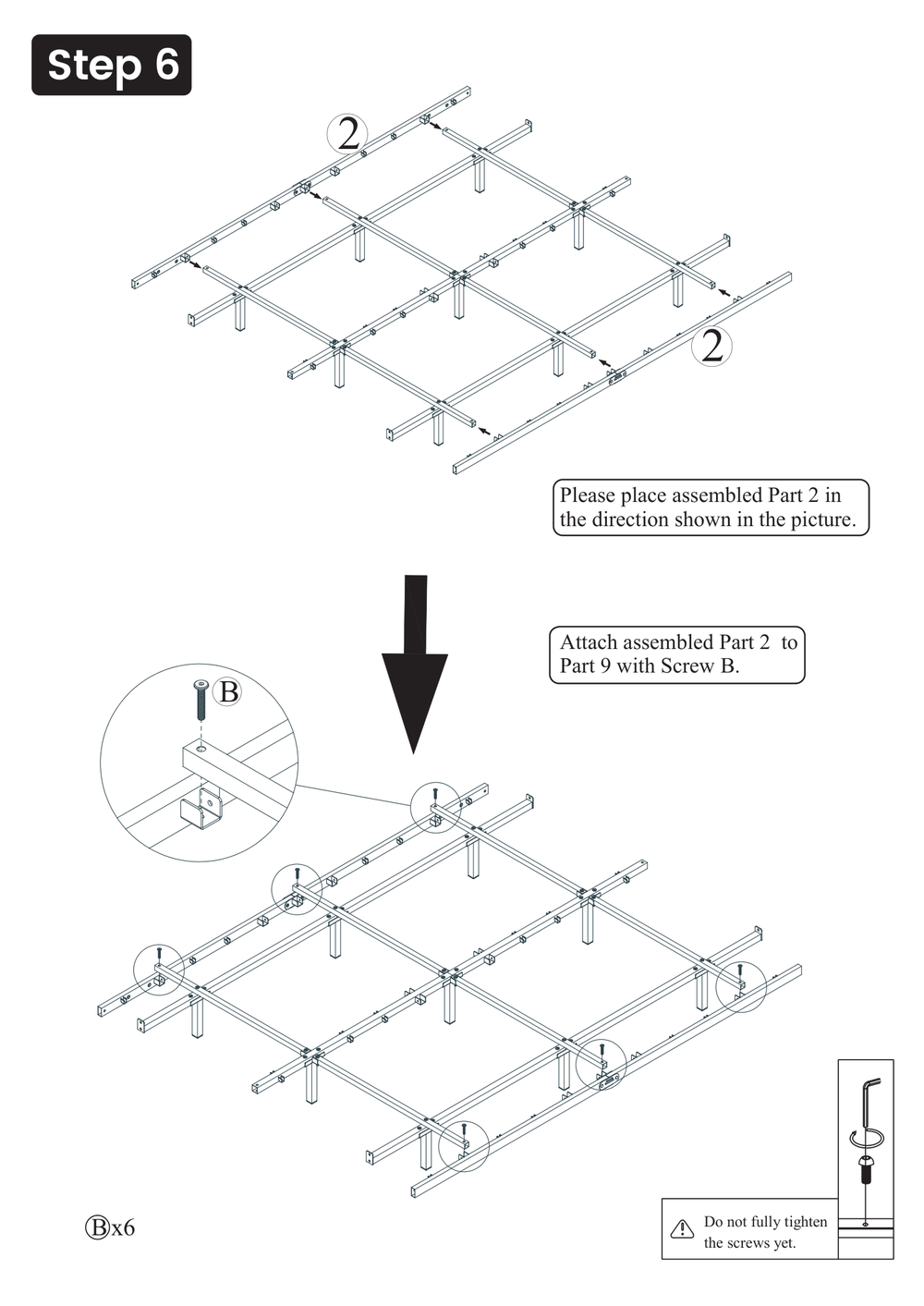

10步骤 6 - 床板铺设
将木板铺设在支撑条上

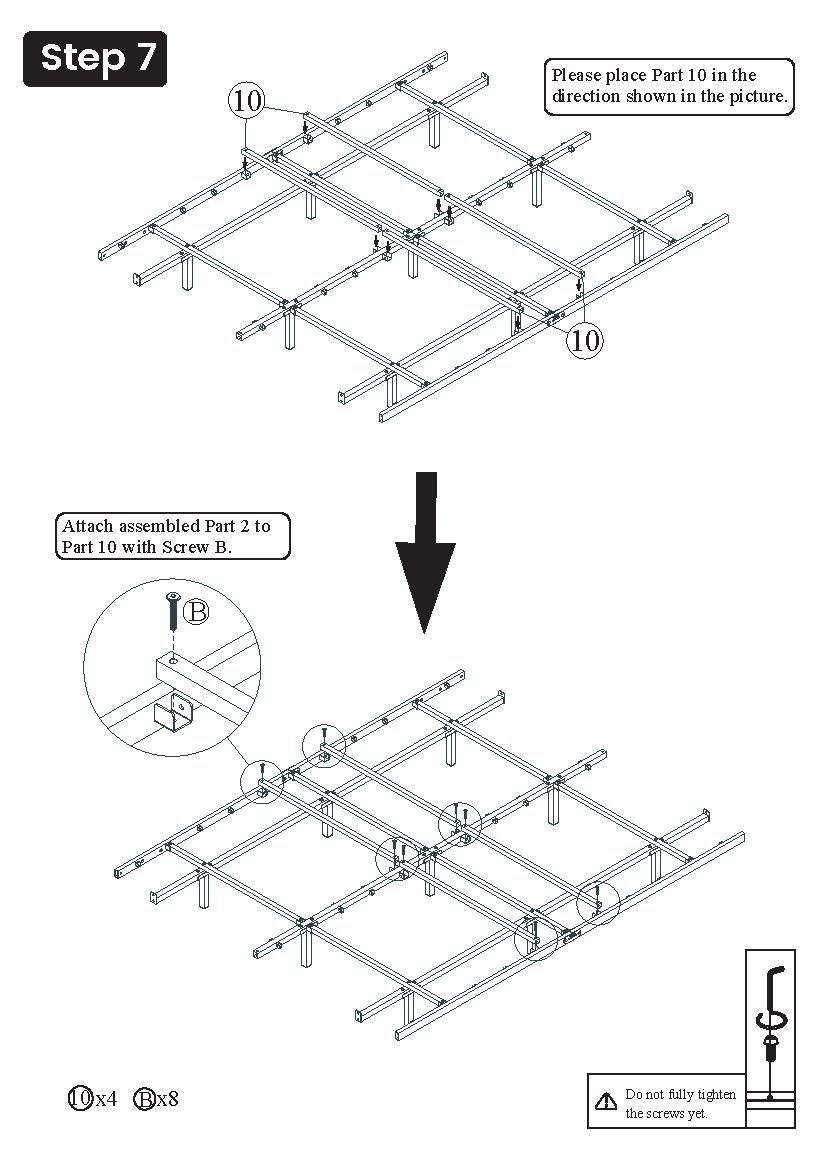

11步骤 7 - 床架收紧
所有螺丝按对角顺序收紧
12步骤 8 - 中间支撑加固
中间立框加固步骤
13步骤 9 - 检查水平
用水平仪检查床架水平度
14步骤 10 - 螺丝最终拧紧
100% 扭矩拧紧所有螺丝
15步骤 11 - 床板拼接对齐
相邻床板拼接对齐
16步骤 12 - 安全检查
检查所有连接件稳固性
17步骤 13 - 防滑垫安装
床腿底部防滑垫安装
18步骤 14 - 完成 + 验收
最终成品验收
4规格表
| 尺寸 | 公制 | 英制 | 承重 |
|---|---|---|---|
| 单人 / Single | 90×200 cm | 36×79 inch | 150 kg |
| 双人 / Double | 140×200 cm | 55×79 inch | 180 kg |
| Queen | 160×200 cm | 63×79 inch | 200 kg |
5注意事项
请遵循安装步骤,确保产品稳固。
✓ 正确做法
使用电钻+扭力扳手组合工具。
✗ 错误做法
- 跳过预连接步骤直接紧固,会导致螺丝孔位错位。
- 在床上放置过重物品超过承重限制。
- 在潮湿环境使用,会导致金属部件生锈。
