靠背床
铁艺床架(带头靠) — Simple versatile style for bedroom, apartment & rental house decor.
1安装操作视频
建议全屏观看,可循环播放。视频不可下载。
YouTube ID: dzywQNsn9Ik

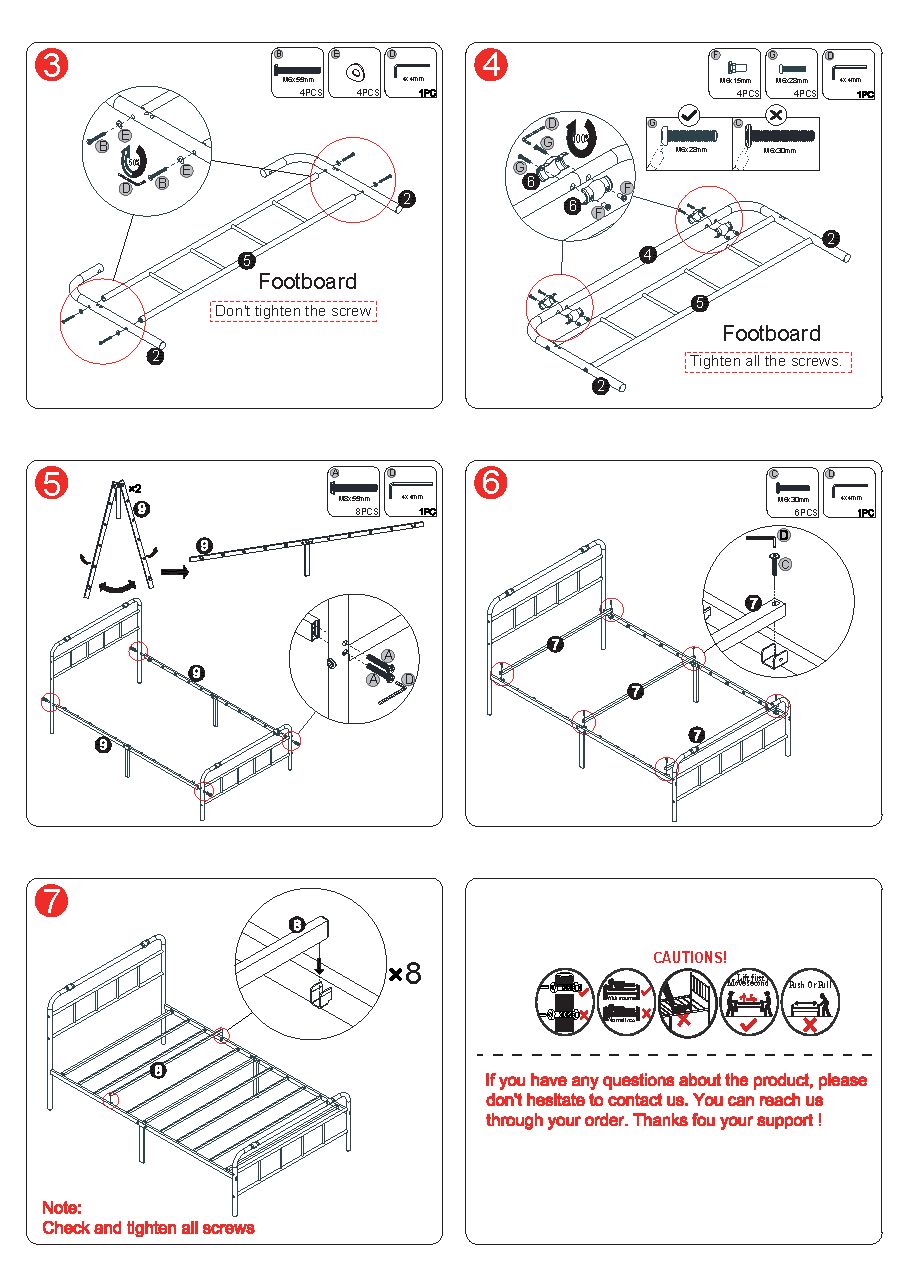

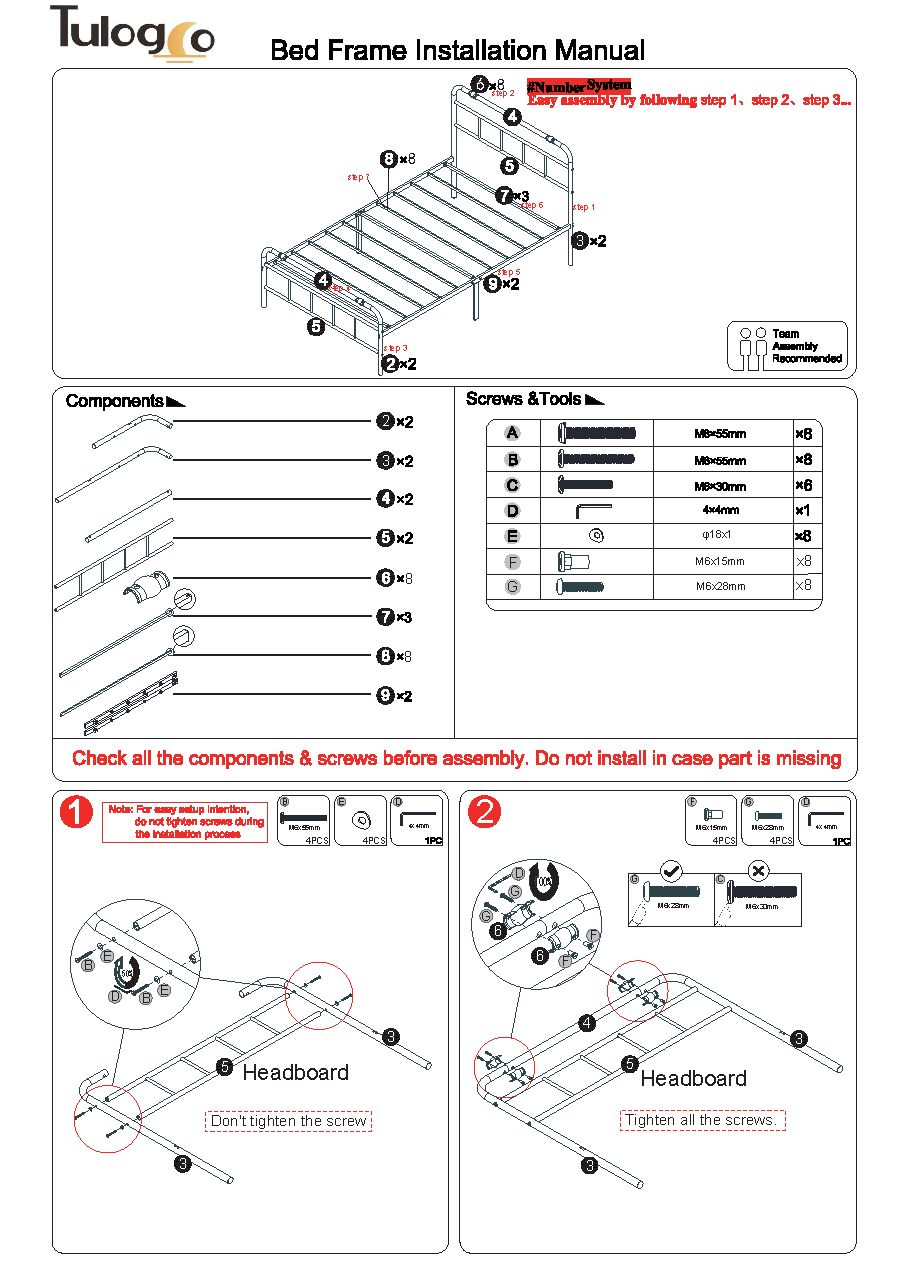

2安装操作手册 PDF (T36 头靠床架)
本 PDF 已添加 TULOGCO 防伪水印。点击缩略图放大,支持翻页与全屏查看。
点击图片可全屏查看 · 使用 ← → 键翻页
🔒
本 PDF 已添加 TULOGCO 防伪水印。点击缩略图放大,支持翻页与全屏查看。
3图文版安装指引
逐步详解,每个步骤都有图示与说明。

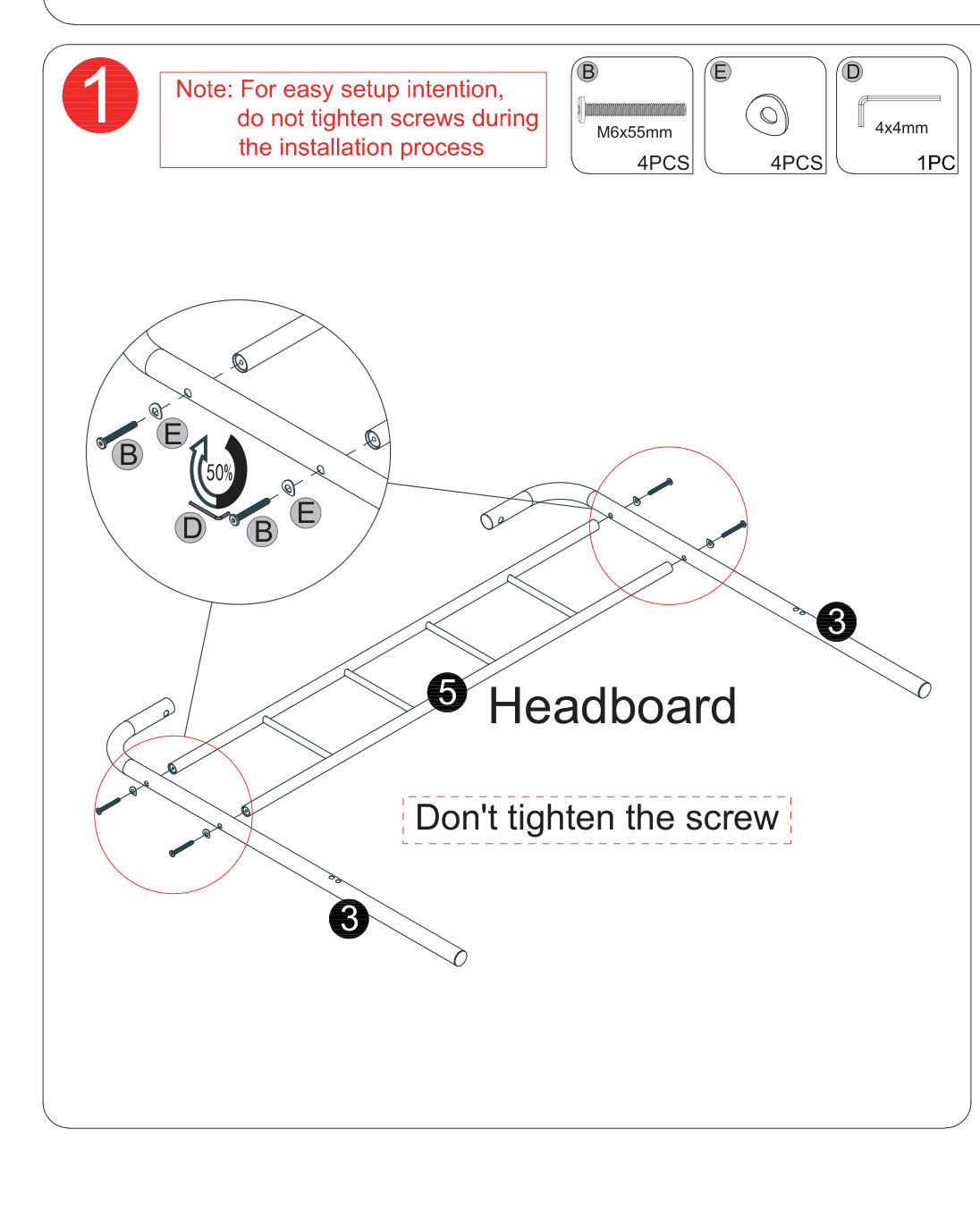

1床头条与侧管预连接(床头总成)
把 ③ 侧管与 ⑤ 床头管用 B (M6x55mm) 螺丝、E 垫圈、D (4x4mm) 内六角扳手预连接。
💡 此步只需虚拧,方便后续对位。所有 B 螺丝先不完全拧紧。

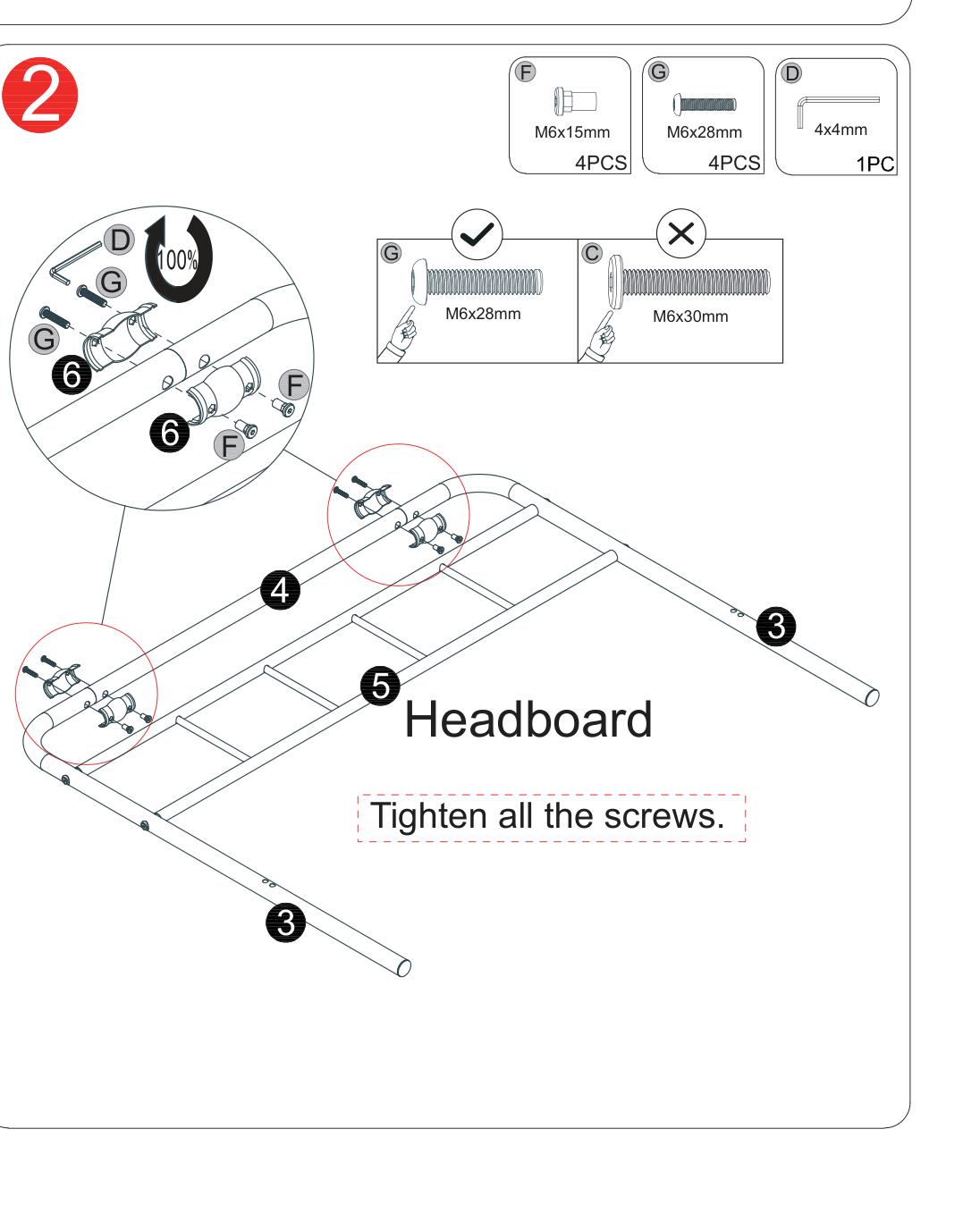

2床头总成紧固(50% → 100%)
用 G (M6x28mm) / C (M6x30mm) 把预连接好的床头总成按顺序拧到 50%,检查对位无误后再拧到 100%。
💡 严禁跳步直接 100%,会导致孔位错位无法回退。

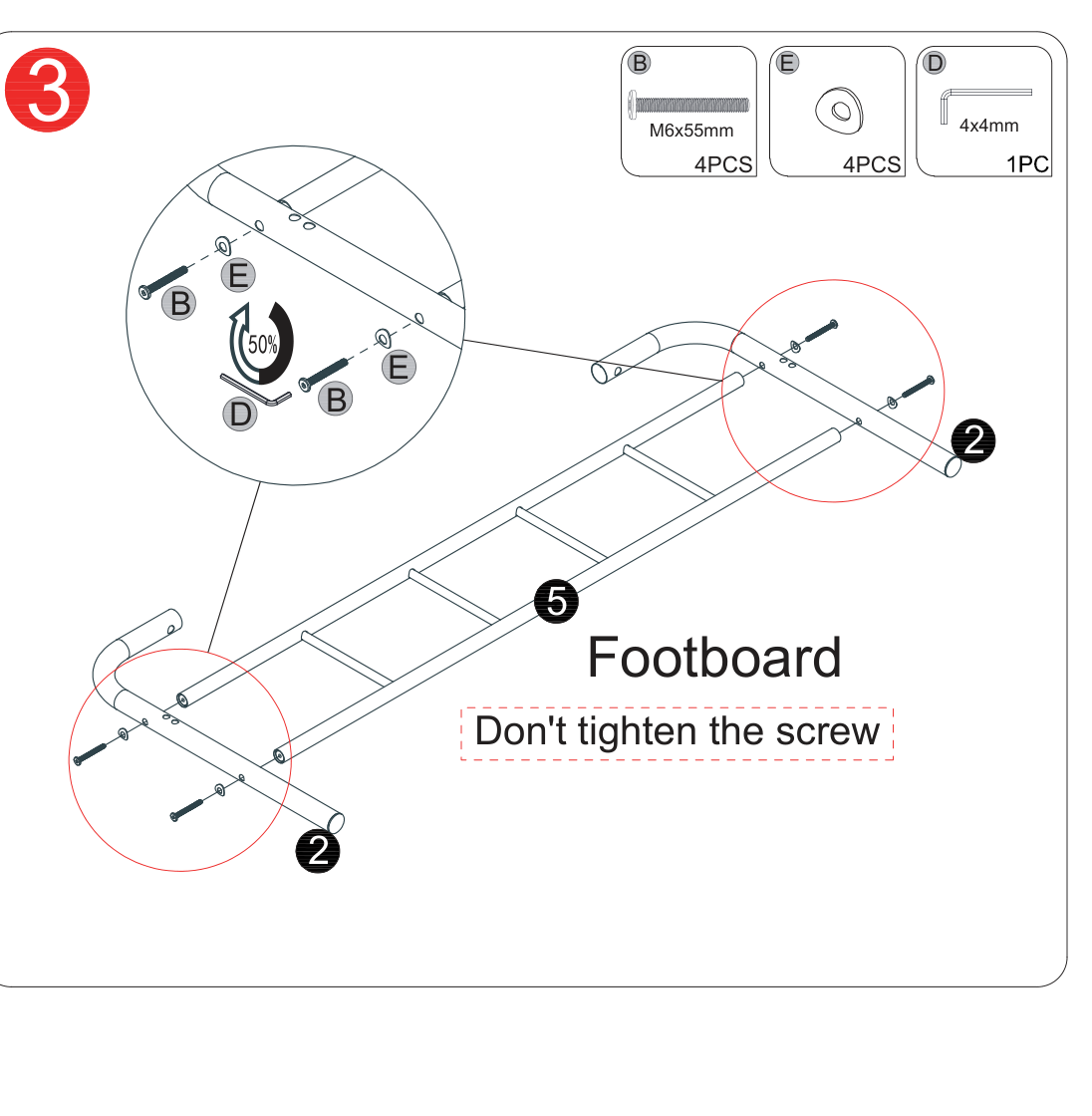

3床框主体与横梁组装
将床框主体与已紧固的床头总成对接,按图示孔位装入 A / B 螺丝。
💡 务必先清点零件,缺件时不要强行安装。

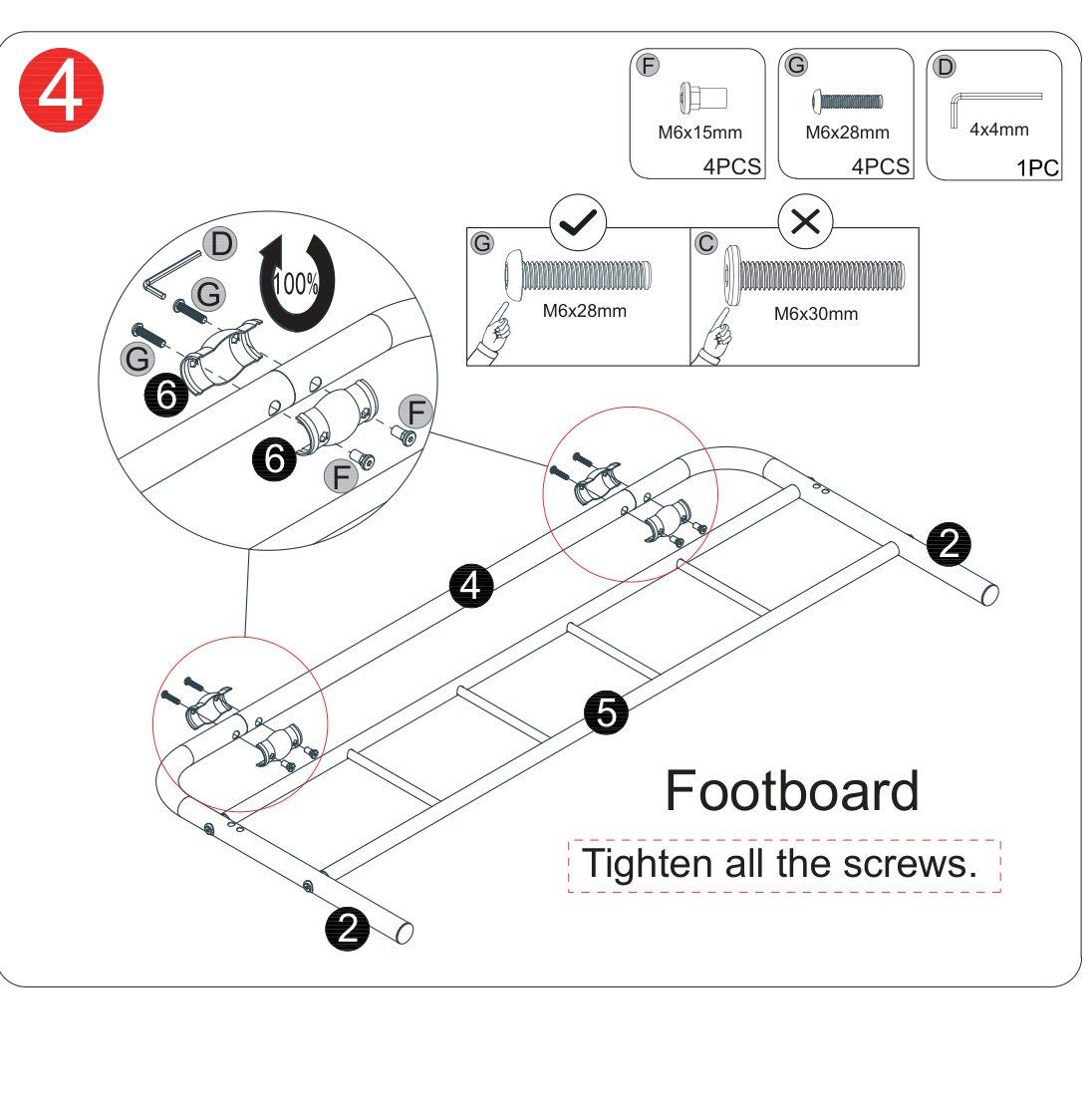

4侧管连接与床板支撑条定位
装入侧管并对齐床板支撑条孔位,用对应螺丝固定。
💡 支撑条需与床框边框垂直,否则床板铺设会翘曲。

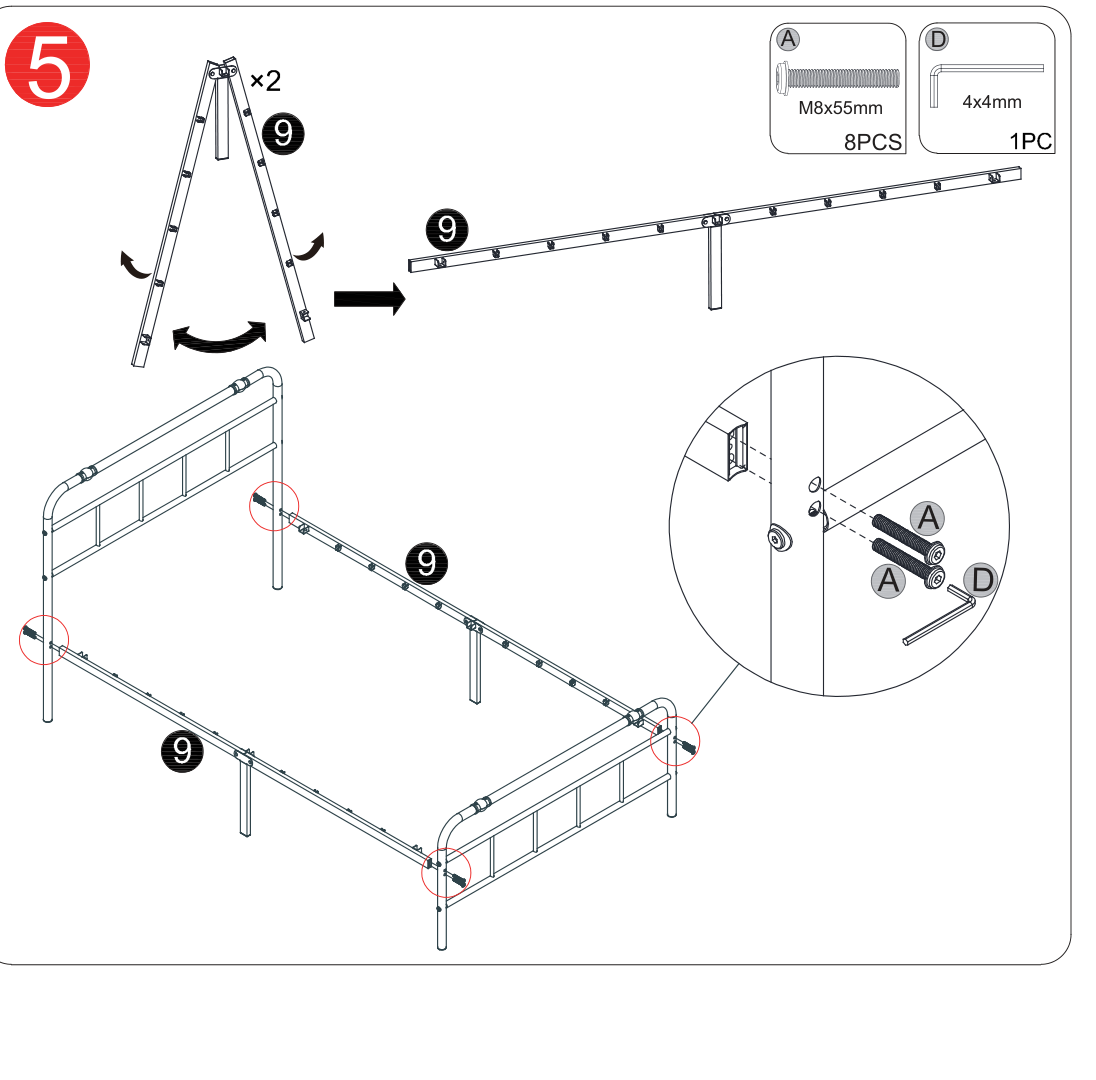

5安装床板支撑条
沿床框内侧按等距安装全部床板支撑条。
💡 间距不一致会导致受力不均,缩短床架寿命。

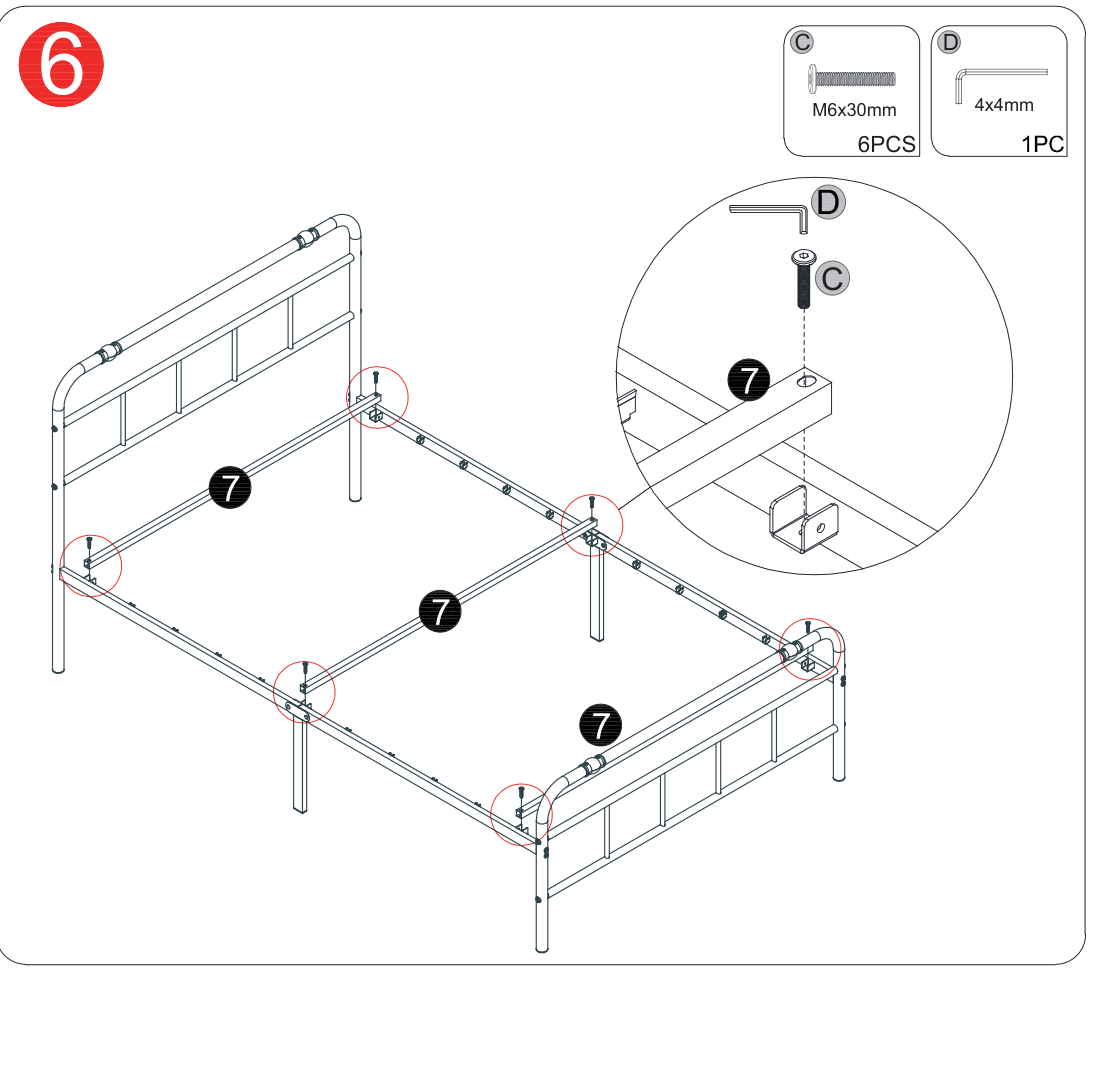

6铺设床板 / 板条
按编号顺序从床头向床尾逐块铺设床板,不要跳号。
💡 床板需完全落在支撑条上,悬空会异响。

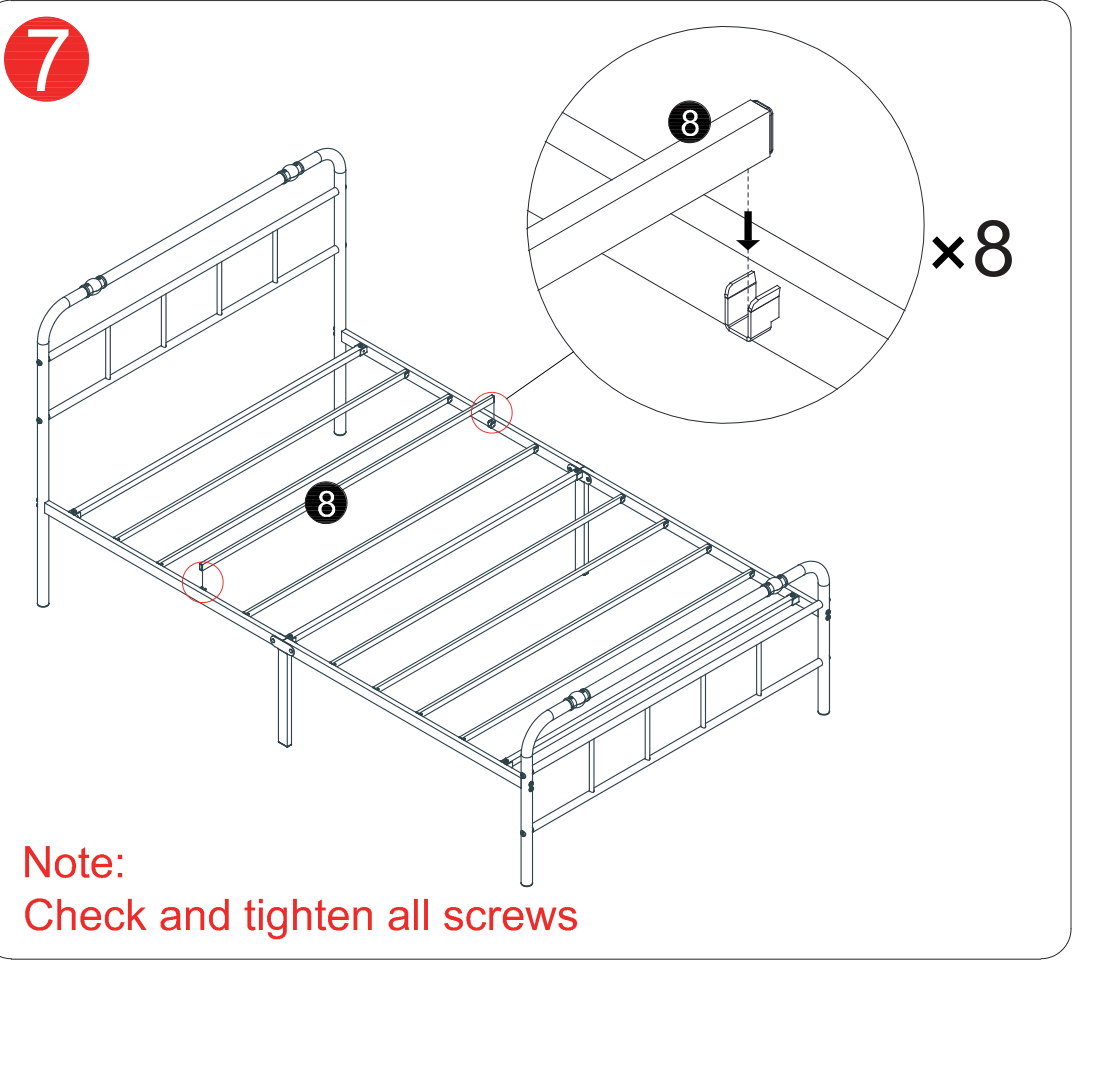

7整体复检与 100% 终紧
全部零件安装完成后,按对角线顺序把所有螺丝统一拧到 100%。
💡 终紧后摇晃床架应无异响,否则返回对应步骤复查。
4规格表
| 尺寸 | 公制 | 英制 | 承重 |
|---|---|---|---|
| 单人 / Single | 90×190 cm | 36×75 inch | 150 kg |
| 双人 / Double | 135×190 cm | 54×75 inch | 200 kg |
| Queen | 150×200 cm | 60×79 inch | 250 kg |
5注意事项
安装前请仔细阅读本节,避免损坏产品或造成人身伤害。
✓ 正确做法
严格按照说明书步骤操作,使用合适工具。
✗ 错误做法
- 用蛮力拧螺丝,会导致螺丝滑丝或床架变形。
- 跳过步骤直接安装,会导致结构不稳。
- 在床上跳跃测试承重,有损坏风险。
- 使用不匹配的螺丝型号,可能导致连接松动。
